【概要描述】 如果您曾經嘗試過在3D印表機上列印非常小或薄的特徵，您可能已經注意到這可能是一個挑戰！大多數3D印表機都有固定的噴嘴尺寸，所以如果你想列印只有噴嘴寬度50%（或150%）的東西，這需要特別注意。值得慶倖的是，Simplify3D包含了為這個確切場景創建的一整套功能。本教程將幫助您瞭解 Simplify3D 中存在的薄壁設置以及如何使用這些設置來改進您的 3D 列印！



首先，重要的是要瞭解即使是大型模型也可能難以處理小特徵。例如，大部分零件可能仍包含模型本身內的薄壁。許多零件還包含鋒利或錐形邊緣，可能會產生非常薄的擠壓件。因此，無論您列印哪種類型的模型，瞭解這些特殊功能都很有用。在本教程中，我們將使用用戶Non-ICE的“玩具開放水輪機”模型。此模型包含幾個細的錐形刀片，這些刀片連接到模型中心的狹窄輪轂。我們已經設置了一個工廠檔，其中包含此模型以及本教程的初始設置。單擊此處下載工廠檔，以便您繼續操作。

出於本文的目的，我們將這些精簡功能分為 2 類 – 外部和內部。外部薄壁是從模型外部可見的非常薄的特徵。例如，如果您的噴嘴寬 0.4 毫米，而您正在列印的壁厚僅為 0.2 毫米，則這將是外部薄壁。內部薄壁是模型內部可能出現的小空隙或間隙。如果使用 1.0mm 噴嘴列印 0.4mm 寬的牆壁，則牆壁兩側的周邊之間可能存在一個小的內部間隙。我們將分別查看每種牆類型，以便您瞭解如何為每個方案配置 Simplify3D。

外部薄型特徵

下載我們為渦輪提供的工廠檔，並在 Simplify3D 中打開此檔。該模型包含幾個非常窄的葉片，厚度僅為約0.35mm。如果單擊“編輯過程設置”，您可以看到出廠檔中包含的默認設置使用0.4mm的噴嘴直徑。這意味著我們渦輪的葉片實際上比我們列印它們的噴嘴小！因此，如果您在Simplify3D中單擊“準備列印”，您會注意到預覽中缺少刀片。默認情況下，Simplify3D 不會列印小於拉伸寬度的特徵，但是，該軟體可讓您完全控制自定義此行為。

如果單擊“編輯進程設置”，然後導航到“高級”選項卡，您將看到專門用於薄壁行為的整個部分。默認情況下，“外部薄壁類型”設置為“僅周長”。這意味著軟體將嘗試僅使用周邊列印模型的外牆。對於要保持零件結構完整性的常規尺寸列印件，這是一個很好的默認設置。但是，對於像我們的渦輪葉片這樣的非常薄的特徵，我們希望將此選項更改為“允許單個擠出壁”。這告訴軟體，如果它遇到無法用正常周長列印的薄壁，它可以嘗試通過為薄形狀創建單獨的拉伸來列印該牆。單擊“確定”保存此更改，然後單擊“準備列印”以在預覽中查看更改。

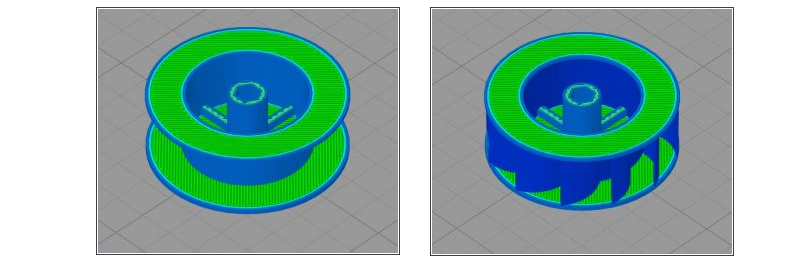

左：僅周邊，右：單擠壓壁（刀片以深藍色顯示）

如您所見，渦輪葉輪的葉片現在包含在預覽中。如果將預覽著色模式更改為“特徵類型”，您將看到風扇葉片顯示為深藍色，表示它們是使用外部單拉伸列印的。該軟體將自動調整在這些區域擠出的塑膠量，以嘗試盡可能匹配所需的形狀。Simplify3D 還能夠改變這些拉伸的厚度，允許您列印具有不同橫截面的形狀。例如，如果該型號的葉片從 0.35 毫米逐漸變細到 0.25 毫米，軟體將進行適當的調整以實現錐形效果。因此，如果您正在列印小的外部特徵，您可以快速看到單個擠出是多麼有用！

內部薄型特徵

現在，我們將使用相同的渦輪機模型來探索內部薄特徵。放大到模型的頂部，您會發現一個帶有 4 根輻條的中央輪轂，這些輻條連接到輪輞。這些輻條的寬度約為 1.4 毫米，因此當以 0.4 毫米的擠出寬度列印時，輻條的每一側都有一個 0.4 毫米的周長，這些周長之間有 0.6 毫米寬的間隙。如果在 Simplify3D 預覽中分析這些輻條，您將看到該軟體使用稱為“間隙填充”的東西來填充周邊之間的空間。間隙填充類似於模型內部的正常填充。擠出機以來回模式移動，擠出將兩個周邊連接在一起的塑膠線。這可能很有用，因為它在這些周邊之間建立了許多結構連接，但是，還有另一種選擇可以在單個運動中填充這些間隙。

如果單擊“編輯工藝設置”並返回“高級”選項卡，您將看到“內部薄壁類型”默認設置為“允許間隙填充”。填補這些間隙的另一種方法是使用單個擠壓件，類似於我們剛剛用於外部渦輪葉片的擠壓件。選擇“允許單擠出填充”以啟用此選項。當您單擊“準備列印”時，您將看到這些輻條之間的間隙現在由單個擠出填充，該拉伸已被調整以填充0.6mm間隙。

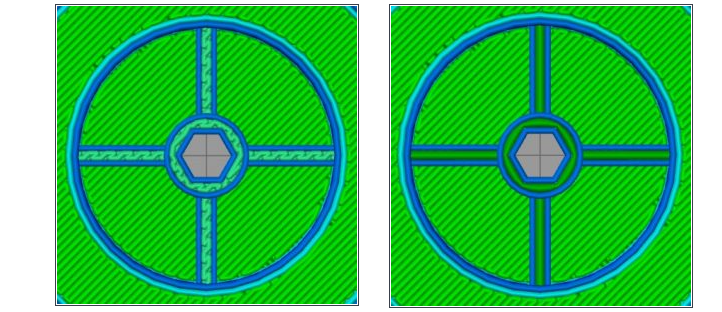

左：間隙填充，右：單擠出填充（深綠色）

如果將預覽著色模式設置為“特徵類型”，則會注意到內部單個拉伸以深綠色表示。和以前一樣，軟體將調整擠出的材料量，以完美地填充模型中的內部間隙和空隙。使用單次拉伸允許印表機在單次通過中填充這些間隙，而不是來回圖案。這可以縮短您的列印時間，甚至產生更好的表面光潔度！如果您查看模型中間的中央輪轂，您也會看到該區域的深綠色單拉伸。這些單個擠出件在單個連續迴圈中列印，但是，沿著迴圈動態調整擠壓件的厚度以填充周邊之間的不同間隙。這非常有用，允許您列印更複雜的形狀，因為知道軟體將進行適當的調整以確保最佳列印品質。

單擠出設置

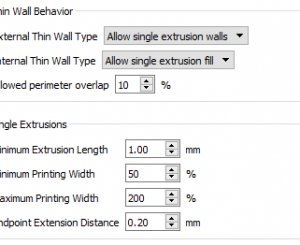

現在，您已經瞭解了如何將單個拉伸與模型一起使用，接下來可以瞭解一些其他設置，這些設置可以調整這些單個拉伸的列印方式。以下所有設置都可以在流程設置的“高級”選項卡上找到。這些設置適用於內部和外部單個拉伸。




允許的周長重疊– 此設置確定周長和單個拉伸之間的首選項。如果壁變得足夠窄，以至於周長重疊超過此數量，則將使用單個擠壓。如果要創建更多周長，請使用較高的值;如果要創建更多的單個拉伸，請使用較小的值。
最小擠出長度 – 如果單個擠出短於此距離，則不會列印。
這很有用，因為它允許您過濾掉非常小的移動，從而節省寶貴的列印時間。
最小和最大列印寬度 – 您可能會發現印表機在列印極小或非常厚的擠出材料時遇到問題。這些設置允許您限制列印單個拉伸的寬度。例如，如果您使用的是最小擠出寬度為0% 的 4.50mm 噴嘴，這意味著列印的所有單個擠出寬度將至少為 0.2mm。同樣的原則也適用於最大列印寬度。
端點延伸距離 – 列印單個拉伸時，確保這些拉伸的起點和終點牢固地連接到基本模型非常重要。例如，我們的渦輪葉片的內端可能難以粘在輪輞上，因為刀具路徑只有單點接觸。此設置允許將單個拉伸的長度延長兩側的設定值，這可以增加與基本模型的重疊以創建更強的連接。




如您所見，這些設置為自定義單個拉伸的列印方式增加了很大的靈活性。確保適當調整這些設置，以針對特定模型獲得最佳效果。
