Geomagic Design X

從3D掃描到CAD軟體的捷徑
Geomagic Design X 是業界最全面的逆向工程軟體、結合基於特徵的CAD數模和3D掃描數據處理、使您能創建出可編輯、基於特徵的CAD數模，並與您現有的CAD軟體兼容等，如SolidWorks, Siemens NX、Autodesk Inventor和PTC Creo（Pro/E）等。

立即諮詢

分类：

產品中心

3D軟體

Oqton

关键词：

Geomagic Design X

产品描述
技術規格
可選用材料
軟體
视频
资料下载

- 商品名稱: Geomagic Design X
- 商品編號: 1082688407818883072
從3D掃描到CAD軟體的捷徑<br> Geomagic Design X 是業界最全面的逆向工程軟體、結合基於特徵的CAD數模和3D掃描數據處理、使您能創建出可編輯、基於特徵的CAD數模，並與您現有的CAD軟體兼容等，如SolidWorks, Siemens NX、Autodesk Inventor和PTC Creo（Pro/E）等。

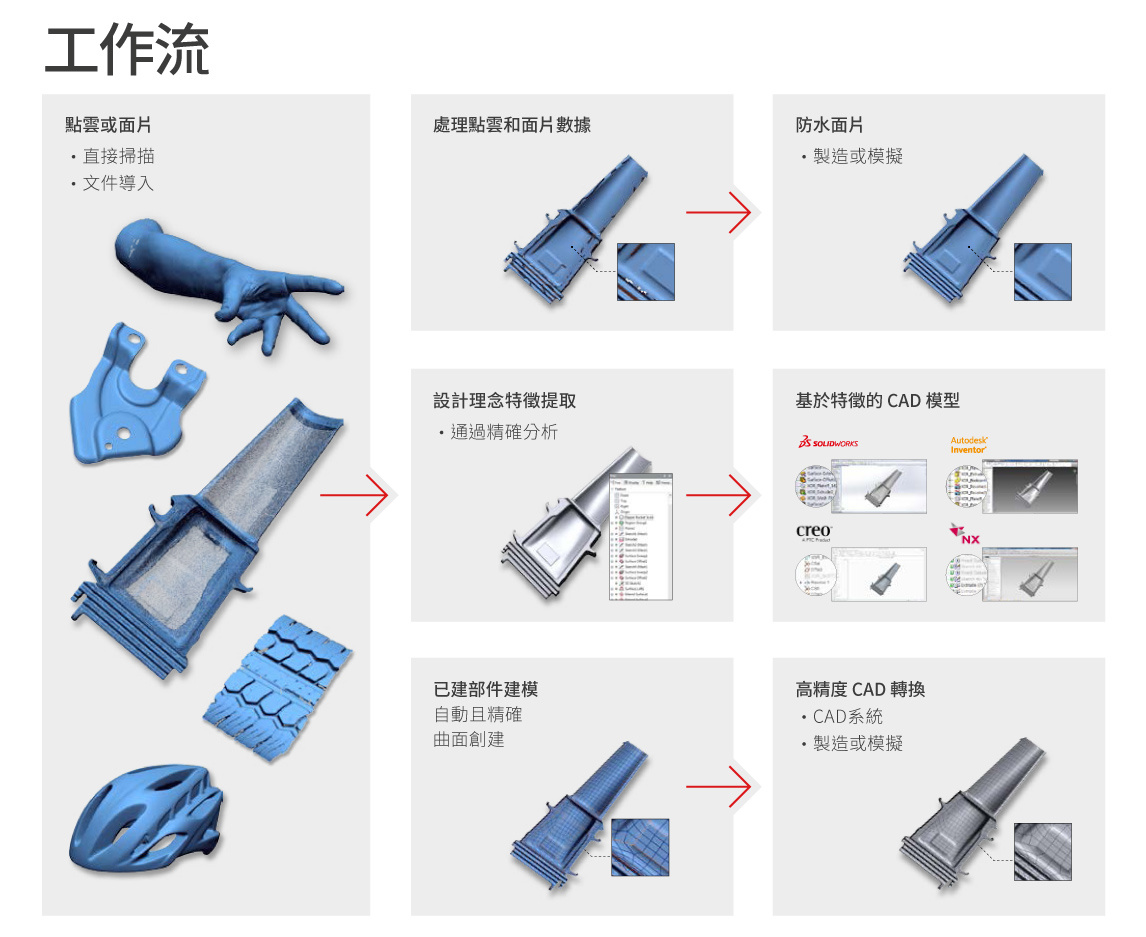

拓寬您的設計能力

不再以空白的屏幕為起點，而是從現實世界所創造的數據入手。Geomagic Design X 是一種非常簡捷的方法，您可以通過它從3D掃描儀中創建可編輯的、基基於特徵的CAD數模並將其整合到現有的工程設計工作流程中。

利用現有的資源

許多設計都受到其他設計的啟發，輕鬆將一個對象或模型掃描到CAD系統。學習此對象或模型以進行改進。輕鬆將舊部件重新構建到當前的CAD數據中，進而創建繪圖和產品設計。

加快產品上市時間

Design X可以縮短從研發到完成設計的時間、節省數天甚至數週的時間。對於掃描原型，現有部件，模具及其相關部件，以及創建設計來說，Design X 可以在短時間內實現手動測量並且創建CAD模型。

實現不可能的工作

Design X可以創造那些只要通過逆向工程進行設計的產品，以及需要與人體完美契合的部件。創造能夠與現有產品完美集成的組件。重新創建無法以其他方式測量的複雜幾何形狀

增強您的CAD工作環境

將3D掃描技術無縫融入到您的日常設計流程中，從而提升您的工作效率並節省工作時間。Geomagic Design X 對您整個設計生態系統進行了提升，方法是向SolidWorks®、Siemens NX®、Soild Edge、Autodesk Inventor®、PTC Creo® and Pro/Engineer® 中進行原始輸出。

降低成本

如果對以建構部件和已設計部件進行建模，則會節省大量資金和時間。對CAD模型進行變形處理拟合3D掃描。通過使用實際部件幾何形狀來修正CAD並消除部件回彈問題，從而減少工具重複成本。減少因為與其他組件拟合不佳而造成的昂貴費用的錯誤。

【功能特點】

1. 處理點雲&處理掃描資料
- 過濾雜點，採樣，平滑點；編輯紋理；面片構建
- 簡易的分割工具可以將大規模點雲轉換為小規模點雲—分割點雲
- 自動掃描資料處理，可將大規模掃描資料轉換為高品質面片—面片創建精靈™
- 面片化 (2D、 3D、面片構建)；合併 (曲面、體積、面片構建)
- 對齊掃描資料；結合；消減；法線資訊管理；傳送掃描資料；平均面片；布耳運算面片
2. 將掃描資料與原始資料或CAD資料進行對齊
- 自動分析掃描特徵、提示可能的座標–對齊嚮導™
- 用戶手動對齊；與CAD的快速、最優匹配對齊；與CAD進行基準匹配對齊
3. 最優化點雲&面片操作
- 自動面片修補&清理；用高曲率連續性來進行自動穴填補
- 僅需一次點擊便可以利用原始掃描資料創建無縫、優質面片–重新包覆™
- 即時面片優化，從而保證可在RP、CAM&CAE中直接使用
- 詳細的解析度控制 (消減 & 細分)；平滑控制 (整體 & 局部平滑)
- 針對CAE功能模型的自動重新構建面片；高級CAD面片修補
- 專業但是具有高互換性的面片編輯工具；高級面片建模&優化；批次處理設計
- 整體再面片化、刪除標記、刪除特徵、穴填補、修正境界、平滑境界、境界擬合、將領域與解析形狀進行擬合、分割&剪切、分割、賦厚、偏移等。
4. 直接顏色紋理編輯
- 面片的顏色-紋理-檢索操作和紋理保存；顏色參數調整和編輯；掃描資料間的自動顏色平衡
- 在最大限度地減少馬賽克紋理的情況下，從大量紋理中創建單一的紋理圖集
- 3D資料壓縮與網站發佈的視頻流；圖片格式的紋理圖譜
5. 快速建模™ & 特徵精靈™
- 繼續幾步便可創建指定特徵的快捷工具–特徵精靈™
- 拉伸基礎形狀的實體/曲面；拉伸精靈；旋轉精靈；掃描精靈；放樣精靈；管道精靈
- 針對在掃描資料上選定的領域進行智慧地特徵分析並使用適當的精靈工具–快速建模™
6. 設計助理™
- 從掃描資料中提取設計參數；自動面片領域分割可將面片作為設計參數來使用
- 從面片中自動提取設計特徵參數，圓角半徑和中心、草圖平面&輪廓、掃描路徑曲線、拉伸軸、鏡像平面、旋轉中心軸、管道中心軸、勾配角度、放樣3D斷面曲線、特徵曲線、偏移/賦厚距離、圓柱/圓錐軸、長穴軸、陣列軸和方向、輪廓曲線、陣列線、珠線、螺旋體和螺旋曲線等。
- 根據面片模型的尺寸和約束條件來自動創建草圖
- 利用面片自動提取2D/3D設計特徵；智慧即時2D/3D幾何形狀識別與掃描
- 圓角命令中可選擇嚮導來輕鬆檢索有相同半徑的邊線
7. 精度分析™
- 在用戶自訂的允許偏差內進行設計；自動、即時錯誤的視覺化
- 不同物件的靈敏分析工具（面片與面片、面片與CAD、點雲與CAD等）
- 面片分析功能（偏差、曲率、環境寫像）；曲線分析功能（偏差、曲率、扭矩、連接端點）；曲面分析功能（偏差、曲率、連續性、等距線、環境寫像）
8. 混合建模 – 實體、曲面、面片、點雲、紋理
- 高度精密的但是被廣泛接受使用的實體和曲面建模工具
- 建模履歷管理（重建特徵履歷、重新編輯&重排順序）；與CAD相似的特徵管理
9. 快速自由面片創建曲面
- 自動收縮包覆曲面的創建均勻創建曲線網格，創建有機形狀；特徵跟隨曲線網格，創建特徵明顯的工業形狀
- 在允許偏差範圍內優化原始面片資料；手動面片擬合曲面；自動曲線網格創建與手動曲線編輯
10. CAD修正™ - CAD- 掃描重新擬合& 設計
- 以多種CAD檔案格式導入CAD資料；快速、自動CAD&面片模型座標對齊
- 升級原始CAD模型，保存修改的特徵；CAD局部修改，一鍵式CAD—掃描重新擬合
11. 尖端的曲線/草圖工具
- 從面片和點雲上自動提取草圖輪廓，輕鬆控制精度和設計意圖
- 自動尺寸&約束多種2D勾配工具；智慧、即時的幾何形狀識別
- 面片和點雲的輪廓曲線；在點雲和麵片上的斷面上設計自由曲線；複雜的3D曲線設計工具
- 基於曲率的曲線網格設計；在草圖上繪製文本
- 多種曲線編輯工具，圓角、倒角、剪切、偏移、轉換、延長、分割、鏡像、調整、陣列等
12. LiveTransfer™ - 無缺失資料傳送
- 將模型與建模履歷傳送到CAD系統，SolidWorks、SiemensNX、Creo(Pro/E)、Inventor
- 以多種標準檔案格式輸出模型；保存為CATIA V4、V5和AutoCAD檔案格式（另外收費）。
13. LiveScan™ - 與3D掃描設備的直接介面
- 即時引導掃描；在掃描的同時創建設計特徵；高度完整的面片創建精靈
- 全自動的保存和掃描資料處理；探針的數位化
14. 視圖與顯示
- 多種面片顯示方式 (一系列點、線框、渲染、邊線渲染、曲率、領域、幾何形狀類型)
- 智慧點雲渲染可滿足大規模資料的視覺化；多種點雲渲染方式(深度、 x-射線、高度)
- 燈光環境設置；視點管理；工作框設置；通過模式
關鍵詞:
- Geomagic Design X
【技術參數】

1. Geomagic自有格式

XDL/XRL/RWL(XO Model File), XPC (Rapidform Extreme Point Cloud File), MDL(Rapidform2006 File), PTS(Rapidform Points File), FCS(Rapidform Polygons File), ICF(INUS Compression Format), LSF(LiveScan)

2. 三維掃描器檔案格式

VVD/CDM/CDK(Minolta), RGV/RVM (Range7), AC(Steinbichler), CBK/GRK/CWK(Kreon), G3D/CLOUD/SURF(GOM), HYM(Hymarc), CV/SNX(Solutionix), IQSCAN(iQvolution), PSL(LDI), PMJ/PMJX(3D Digital Corp.), RTPI/XYZI/XYZRGB(DeltaSphere), PTS/PTX/PTG(Leica), SAB/SAB2(3D Scanners), SOI(MENSI), 3DD/RXP(Riegl), STB(Scantech), SWL/BIN/SWB(Perceptron), SNX/TFM(Wicks & Wilson), XYZ/CRS/LIN/SMH/BIN(Opton), 3PI(Shape Grabber), PLY(Cyberware), BRE/CTR(Breuckmann), M3D(Steintek), FLS/FWS(Faro), SCN(NextEngine), PIX(PICZA (Roland), BTX(Surphaser), XYZ/ XYZN(Cognitense), OPD (Optimet), MPC(Mantis Vision), CLS(Topcon), PTC(Kubit), I3D(Imetric), RGE(Shining3D), CSD(Fujifilm)

3. 標準檔案格式

ASC/XYZ/TXT(Ascii Points File), STL, OBJ, WRL(VRML 1.0/97), IGS/IGES(IGES), STP/STEP(STEP File), DXF(AutoCAD DXF), VDA(VDA-FS), 3DM(Rhino Open NURBS), X_T/X_B(Parasolid Text/Binary), IV(Inventor Ascii), DAT/NAS(Nastran), ANS(Ansys), 3DS(3D Studio), SAT/SAB/ASAT/ASAB(ACIS)

4. 語言：簡體中文、英文、日文、德文、韓文等
